一、项目概况

（一）项目背景

随着商业体餐饮业的蓬勃发展，厨房油烟排放成为环境污染的重要来源之一。为满足环保要求，保障周边居民生活环境质量，同时确保商业体内餐饮商户的正常运营，需对商业体油烟系统进行科学选型及规范施工。

（二）项目范围

本方案适用于 [商业体名称] 内所有餐饮商户的厨房油烟系统，涵盖油烟收集、净化处理、排放等全流程环节，包括系统设备的选型、采购、安装、调试及相关配套工程的施工。

二、油烟系统选型

（一）选型原则

00001. 合规性：严格遵循国家及地方相关法律法规、标准规范，确保油烟排放浓度、颗粒物浓度等指标符合《饮食业油烟排放标准》（GB18483-2001）及当地环保部门的具体要求。

00001. 高效性：根据餐饮业态、厨房规模、炉灶数量及油烟产生量等因素，选择净化效率高、处理效果稳定的油烟净化设备，确保油烟得到有效净化。

00001. 可靠性：优先选用知名品牌、技术成熟、质量可靠的设备，保证系统长期稳定运行，减少故障发生频率，降低维护成本。

00001. 经济性：综合考虑设备采购成本、安装成本、运行成本及维护成本，在满足环保和使用要求的前提下，选择性价比高的方案。

00001. 适用性：结合商业体厨房的建筑结构、空间布局、排烟管道走向等实际情况，选择适合的设备类型和安装方式，确保系统安装方便、操作便捷、维护空间充足。

（二）设备选型

00001. 油烟收集系统

· 集烟罩：采用不锈钢材质，根据厨房炉灶的布置情况，选择合适的形状和尺寸，如矩形、圆形等。集烟罩应具有良好的拢烟效果，罩口风速应控制在 0.5-1.0m/s，确保油烟能够及时有效地收集。

· 排烟管道：选用不锈钢材质，管道直径根据油烟排放量和风速计算确定。管道内壁应光滑，减少油烟在管道内的滞留和沉积，降低管道阻力。管道应设置一定的坡度，便于油烟中的油污顺利排出，坡度一般不小于 3%。管道穿越墙壁或楼板时，应设置套管，套管与管道之间的间隙应采用不燃材料填充密实，确保消防安全。

00001. 油烟净化系统

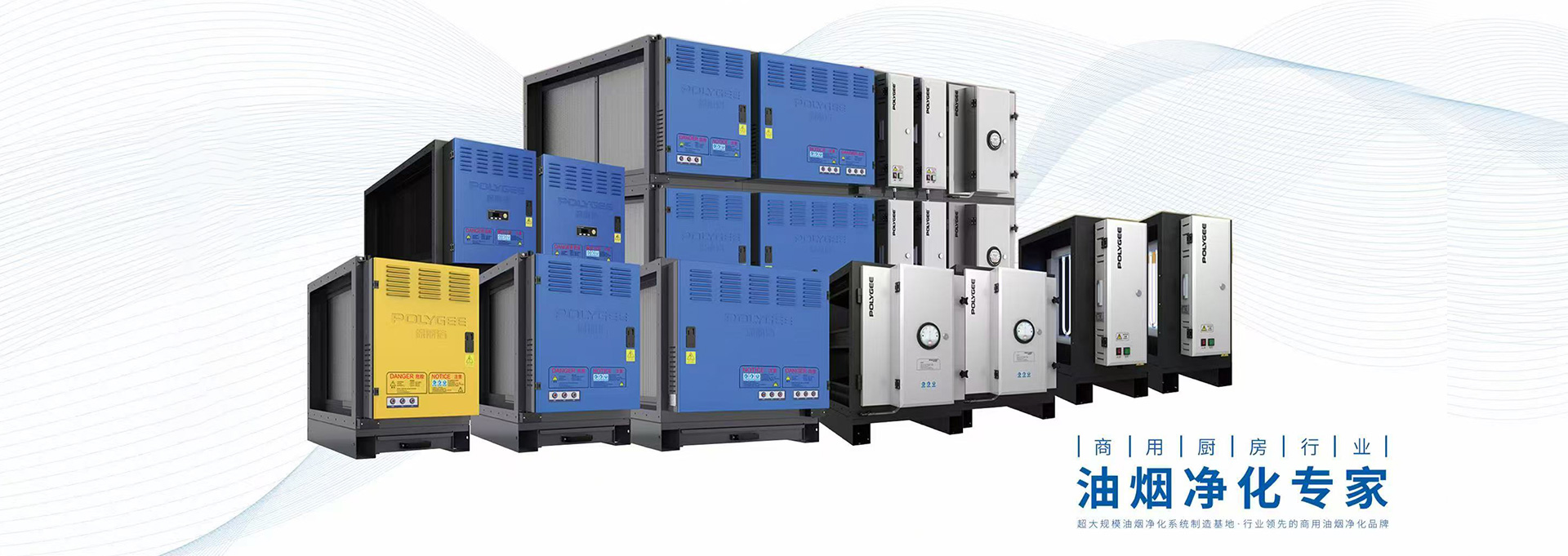

· 净化设备类型：根据餐饮业态的不同，选择合适的油烟净化设备。对于中餐厨房，由于油烟浓度高、成分复杂，宜选用静电式油烟净化器、等离子体油烟净化器或湿式油烟净化器等；对于西餐、快餐等厨房，油烟浓度相对较低，可选用过滤式油烟净化器或光催化油烟净化器等。

· 净化效率要求：油烟净化器的净化效率应不低于 90%，对于重点区域或环保要求较高的商业体，净化效率应不低于 95%。同时，应选择具有高效除味功能的设备，减少油烟异味对周边环境的影响。

· 设备风量计算：根据厨房炉灶的数量、单个炉灶的排风量及同时工作系数等因素，计算油烟净化器的处理风量。一般来说，单个中餐炉灶的排风量可取 2000-3000m³/h，西餐炉灶的排风量可取 1000-2000m³/h，同时工作系数取 0.7-0.8。

00001. 油烟排放系统

· 排烟风机：选用离心式风机或轴流式风机，根据油烟系统的总阻力和风量要求，选择合适的风机型号和功率。风机应具有良好的耐高温、耐腐蚀性能，确保在油烟环境下长期稳定运行。风机的安装应牢固可靠，避免产生振动和噪音，噪音应符合《工业企业厂界环境噪声排放标准》（GB12348-2008）的要求。

· 排烟管道出口：排烟管道出口应设置在远离居民住宅、办公场所等敏感目标的位置，出口高度应高于商业体屋面 1.5m 以上，避免油烟倒灌和对周边环境的影响。出口处应设置防雨帽和防虫网，防止雨水和昆虫进入管道。

三、施工方案

（一）施工准备

00001. 技术准备：组织施工人员熟悉施工图纸、施工方案及相关标准规范，进行技术交底和安全培训。对厨房的建筑结构、设备布局、管道走向等进行详细勘察，制定切实可行的施工计划和施工工艺。

00001. 材料设备准备：根据施工图纸和设备选型要求，及时采购所需的材料和设备，确保材料设备的质量和规格符合要求。对采购的材料设备进行严格的检验和验收，不合格的材料设备不得使用。

00001. 现场准备：清理施工现场，确保施工场地平整、干净、无障碍物。搭建临时设施，如临时办公室、材料仓库、加工场地等，为施工提供必要的条件。接通施工现场的水、电、气等管线，确保施工顺利进行。

（二）施工流程

00001. 集烟罩安装

· 根据厨房炉灶的布置位置，确定集烟罩的安装位置和高度。集烟罩的底边应距离炉灶上方 800-1000mm，确保集烟效果。

· 将集烟罩支架固定在墙壁或楼板上，支架应牢固可靠，能够承受集烟罩的重量和油烟的冲击力。

· 将集烟罩安装在支架上，调整集烟罩的水平度和垂直度，确保集烟罩安装平整、牢固。

· 连接集烟罩与排烟管道，接口处应密封严密，避免油烟泄漏。

00001. 排烟管道安装

· 按照施工图纸的要求，进行排烟管道的预制和加工。管道的连接方式可采用法兰连接或焊接连接，法兰连接应保证法兰面平整、密封垫完好，焊接连接应确保焊缝饱满、无气孔、夹渣等缺陷。

· 将预制好的排烟管道运至施工现场，按照管道走向和坡度要求进行安装。管道安装应牢固可靠，每隔一定距离设置支架，支架间距一般不大于 3m。

· 管道穿越墙壁或楼板时，应按照要求设置套管，并做好密封处理。

· 安装管道上的阀门、弯头、三通等配件，确保配件安装正确、操作灵活。

00001. 油烟净化器安装

· 根据油烟净化器的型号和安装要求，确定安装位置和方式。油烟净化器应安装在排烟管道的水平段上，距离集烟罩和排烟风机应有一定的距离，一般不小于 4-5m，以确保油烟在净化器内有足够的停留时间，提高净化效果。

· 安装油烟净化器的支架，支架应牢固可靠，能够承受净化器的重量。

· 将油烟净化器安装在支架上，调整净化器的水平度和垂直度，确保净化器安装平整、牢固。

· 连接油烟净化器与排烟管道，接口处应密封严密，避免油烟泄漏。同时，应按照净化器的要求，连接好电源和控制线路。

00001. 排烟风机安装

· 根据排烟风机的型号和安装要求，确定安装位置和方式。排烟风机应安装在通风良好、便于维护的位置，如商业体屋面或设备机房内。

· 安装排烟风机的支架或底座，支架或底座应牢固可靠，能够承受风机的重量和振动。

· 将排烟风机安装在支架或底座上，调整风机的水平度和垂直度，确保风机安装平整、牢固。

· 连接排烟风机与排烟管道，接口处应密封严密，避免漏风。同时，应按照风机的要求，连接好电源和控制线路。

00001. 电气控制系统安装

· 安装电气控制柜，控制柜应安装在干燥、通风、便于操作和维护的位置。

· 敷设电气线路，线路应符合电气安装规范的要求，导线应选用合适的截面积，确保线路安全可靠。

· 连接各设备的电气元件，如电机、传感器、控制器等，确保电气控制系统正常运行。

· 进行电气系统的调试和测试，检查各设备的运行状态和控制功能是否正常。

（三）施工质量控制

00001. 建立质量保证体系：成立施工质量领导小组，明确各部门和人员的质量职责，建立健全质量管理制度和质量控制流程，确保施工质量得到有效控制。

00001. 加强原材料和设备检验：对进入施工现场的原材料和设备进行严格的检验和验收，查验产品合格证、质量检验报告等文件，对不合格的原材料和设备坚决不予使用。

00001. 严格施工工艺管理：施工人员应严格按照施工图纸、施工方案和施工工艺进行施工，确保施工工序符合要求。在施工过程中，应做好施工记录，及时发现和解决施工中存在的问题。

00001. 加强质量检查和验收：建立健全质量检查制度，定期对施工质量进行检查和验收。对隐蔽工程应在隐蔽前进行验收，验收合格后方可进行下一道工序施工。对分项工程、分部工程和单位工程应按照相关标准规范进行质量验收，验收合格后方可交付使用。

（四）施工安全管理

00001. 建立安全管理体系：成立施工安全领导小组，明确各部门和人员的安全职责，建立健全安全管理制度和安全操作规程，确保施工安全得到有效保障。

00001. 加强安全教育培训：对施工人员进行安全教育培训，提高施工人员的安全意识和自我保护能力。施工人员应熟悉施工现场的安全环境和安全操作规程，严格遵守安全规定。

00001. 做好安全防护措施：在施工现场设置明显的安全警示标志，如禁止烟火、注意安全、小心触电等。施工人员应正确佩戴安全帽、安全带、手套等安全防护用品，高空作业时应设置安全防护栏杆和安全网，确保施工人员的人身安全。

00001. 加强施工现场管理：施工现场应保持整洁有序，材料设备应堆放整齐，施工垃圾应及时清理。施工现场应设置消防设施，如灭火器、消防栓等，确保消防安全。同时，应加强对施工现场的用电管理，严禁私拉乱接电线，确保用电安全。

四、环保与节能措施

（一）环保措施

00001. 油烟排放控制：确保油烟净化设备正常运行，定期对设备进行维护和清洗，保证设备的净化效率。加强对油烟排放的监测，定期委托有资质的检测机构对油烟排放浓度、颗粒物浓度、异味等指标进行检测，确保油烟排放符合环保要求。

00001. 噪音控制：选用低噪音的设备，如低噪音风机、低噪音净化器等。对设备进行隔音、减振处理，如在风机周围设置隔音罩、在设备底部安装减振垫等，降低设备运行时产生的噪音。加强对施工现场的噪音监测，确保施工噪音符合《建筑施工场界环境噪声排放标准》（GB12523-2011）的要求。

00001. 废水处理：厨房产生的废水应先经过隔油池处理，去除废水中的油脂和杂质，然后再排入市政污水管网。隔油池应定期进行清理和维护，确保隔油效果。

00001. 固体废弃物处理：施工过程中产生的固体废弃物，如废旧材料、设备零部件等，应分类收集、妥善处理，可回收利用的应进行回收再利用，不可回收利用的应按照规定交由有资质的处理单位进行处理，严禁随意丢弃和倾倒。

（二）节能措施

00001. 设备选型节能：选用高效节能的设备，如节能型风机、节能型净化器等，降低设备的运行能耗。在满足油烟处理要求的前提下，合理选择设备的风量和功率，避免设备 “大马拉小车” 现象的发生。

00001. 系统运行节能：优化油烟系统的运行参数，根据厨房的实际工作情况，合理调整风机的转速和净化器的工作状态，实现系统的节能运行。可采用变频调速技术，根据油烟排放量的变化自动调整风机的转速，降低风机的能耗。

00001. 能源管理节能：建立健全能源管理制度，加强对能源消耗的监测和统计，及时发现能源浪费现象并采取措施进行整改。对员工进行节能教育，提高员工的节能意识，养成节约能源的良好习惯。

五、系统调试与验收

（一）系统调试

00001. 单机调试：对各设备进行单机调试，检查设备的运行状态、参数设置、控制功能等是否正常。如检查风机的转向是否正确、转速是否符合要求，净化器的电压、电流是否正常，各阀门的开关是否灵活等。

00001. 联动调试：在单机调试合格的基础上，进行系统联动调试，检查各设备之间的协同工作情况是否正常。如检查集烟罩、排烟管道、净化器、风机等设备之间的气流是否顺畅，控制系统是否能够实现对各设备的联动控制等。

00001. 调试记录：在调试过程中，应做好调试记录，记录调试时间、调试内容、调试结果、存在问题及处理情况等。调试记录应作为系统验收的重要资料之一。

（二）系统验收

00001. 资料验收：检查施工过程中的各种资料，如施工图纸、设计变更、材料设备检验报告、施工记录、调试记录等，确保资料齐全、完整、准确。

00001. 现场验收：对油烟系统的安装质量、运行效果等进行现场验收。检查设备的安装是否牢固、管道的连接是否密封、控制系统是否正常运行等。同时，委托有资质的检测机构对油烟排放浓度、颗粒物浓度、噪音等指标进行检测，检测结果应符合相关标准规范和环保要求。

00001. 验收报告：验收合格后，编写系统验收报告，报告应包括项目概况、验收内容、验收结果、存在问题及整改建议等。验收报告经各方签字确认后，作为系统交付使用的依据。

六、维护与保养

（一）日常维护

00001. 定期对集烟罩、排烟管道进行清理，去除油污和杂物，确保油烟收集和排放畅通。清理周期应根据厨房的使用频率和油烟产生量确定，一般每周至少清理一次。

00001. 检查各设备的运行状态，如风机、净化器的运行声音、温度、电流等是否正常，发现异常情况应及时停机检查和处理。

00001. 检查管道、阀门、接口等部位是否有漏油、漏气现象，如有应及时进行修复。

00001. 保持电气控制系统的清洁，定期清理控制柜内的灰尘和杂物，检查电气元件的连接是否牢固，避免因接触不良导致设备故障。

（二）定期保养

00001. 每季度对油烟净化器进行一次全面的清洗和保养，清洗电极板、过滤器等部件，去除油污和灰尘，确保净化器的净化效率。清洗时应按照设备的说明书进行操作，避免损坏设备。

00001. 每半年对排烟风机进行一次检查和保养，检查风机的轴承、叶轮、皮带等部件的磨损情况，及时更换磨损严重的部件。对风机进行润滑保养，确保风机的运行顺畅。

00001. 每年对油烟系统进行一次全面的检查和维护，包括设备的性能测试、管道的密封性检查、控制系统的功能测试等，及时发现和解决系统存在的问题，确保系统长期稳定运行。

（三）建立维护档案

建立油烟系统维护档案，记录设备的维护保养时间、维护保养内容、更换部件情况等，为系统的维护和管理提供参考依据。通过对维护档案的分析，及时发现设备的潜在问题，制定针对性的维护措施，延长设备的使用寿命。

七、成本预算

（一）设备采购成本

包括集烟罩、排烟管道、油烟净化器、排烟风机、电气控制系统等设备的采购费用，具体费用根据设备的型号、规格、品牌等因素确定，预计 [X] 元。

（二）施工安装成本

包括设备安装、管道安装、电气安装等施工费用，预计 [X] 元。

（三）调试检测成本

包括系统调试费用和委托检测机构进行油烟排放检测、噪音检测等费用，预计 [X] 元。

（四）其他费用

包括施工过程中的临时设施搭建费用、材料运输费用、人员培训费用等，预计 [X] 元。

（五）总成本预算

综上所述，商业体油烟系统选型及施工的总成本预算预计为 [X] 元。具体费用可根据实际情况进行调整和优化。

八、结论

本商业体油烟系统选型及施工方案综合考虑了商业体的实际情况和环保要求，通过科学合理的设备选型、规范的施工流程、严格的质量控制和完善的维护保养措施，确保油烟系统能够高效、稳定、可靠地运行，实现油烟的达标排放，减少对周边环境的影响。在实施过程中，应严格按照方案要求进行施工和管理，加强与相关部门和单位的沟通协调，确保项目顺利完成，为商业体
